用途
超音波を用いて、高架橋・橋梁・トンネル・連壁・床版などコンクリート構造物のひび割れ深さと厚さを精度良く測定します。また、内部欠陥（内部亀裂・空洞・ジャンカ）の検出および音速測定によるコンクリートの強度推定と1台4役の非破壊測定器です。 |
|
|
| 測定内容 |
製 品 構 成 |
ひび割れ深さ
及び音速測定 |

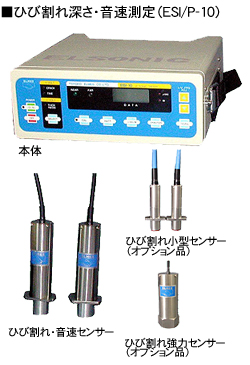

エルソニック：ESI/P-10 |
| (標準装備品) |
（オプション品） |
エルソニックメーター：ESI-10
ひび割れ・音速センサー：ESP-10
ACアダプター
収納ケース、他（乾電池など） |
ひび割れ小型センサー：ESP-11
ひび割れ強力センサー：ESP-12
プリンター：DP-1VR
オシロスコープ：DS8706
試験棒（音速対比用）
テストピース（ひび割れ深さ測定用）
外部電源
センサー用延長ケーブル |
上記に厚さ測定を追加する場合 |
エルソニックSP：ESI/P-10S |
| (標準装備品) |
（オプション品） |
エルソニック：ESI/P-10（上記1式）
FFTアナライザー：SA-78
厚さセンサー：ESP-15
厚さ小型センサー：ESP-16 |
FFT用プリンター：DPU-414
繰り返し加振器：ESP-20 |
|
| ひび割れ深さ測定範囲・精度 |
測定範囲
（目安） |
送信 |
ひび割れ小型センサー |
ひび割れ・音速センサー |
ひび割れ強力センサー |
| 受信 |
ひび割れ小型センサー |
ひび割れ・音速センサー |
ひび割れ・音速センサー |
| - |
5～30mm |
30～500mm |
400～1,500mm |
| 測定精度 |
深さ5～30mm |
深さ30～150mm |
深さ150～1,500mm |
| ±5mm |
±10mm |
±10％ |
|
| 音速測定（透過音速）範囲・精度 |
測定範囲
（目安） |
送信 |
ひび割れ小型センサー |
ひび割れ・音速センサー |
ひび割れ強力センサー |
| 受信 |
ひび割れ小型センサー |
ひび割れ・音速センサー |
ひび割れ・音速センサー |
| - |
60mm以下 |
1,000mm以下 |
3,000mm以下 |
| 繰り返し精度 |
±0.2μs |
±0.3μs |
±3μs |
|
※コンクリート音速は、厚さ／伝搬時間（エルソニックで測定）で求めます。 |
| 厚さ測定範囲・精度 |
測定範囲
（目安） |
手法 |
第二の手法 |
| 送信 |
厚さ小型センサー |
厚さセンサー |
ひび割れ・音速センサー |
| 受信 |
厚さ小型センサー |
厚さセンサー |
厚さセンサー |
| - |
40～150mm |
100～500mm |
500～1,000mm
～2,000mm（条件が良い時） |
| 測定精度 |
±5％ |
測定範囲
（目安） |
手法 |
第三の手法
（周波数スキャン） |
第三の手法
（繰り返し加振器） |
| 送信 |
厚さ小型センサー |
厚さセンサー |
繰り返し加振器 |
| 受信 |
厚さ小型センサー |
厚さセンサー |
厚さセンサー |
| - |
40～150mm |
100～300mm |
300～1,000mm
～2,000mm（条件が良い時） |
| 測定精度 |
±5％ |
|
※測定精度は、実コンクリート音速による補正後の値です。 |
| エルソニックメータ仕様 |
| 型式 |
ESI-10 |
| 寸法 |
W240×H105×D245mm |
| 質量 |
3.2kg |
| 許容使用温度 |
0～+40℃ |
| 許容使用湿度 |
80％RH以下（但し、結露なきこと） |
| 電源電圧 |
DC10.8～15.0V |
| 消費電流 |
最大0.5A(DC12V時) |
|
| センサ仕様 |
| センサー名称 |
型式 |
質量 |
送受信 |
公称周波数 |
| ひび割れ・音速センサー |
ESP-10 |
0.4kg |
送信・受信 |
28kHz |
| ひび割れ小型センサー |
ESP-11 |
0.2kg |
送信・受信 |
200kHz |
| ひび割れ強力センサー |
ESP-12 |
0.8kg |
送信 |
5kHz |
| 厚さセンサー |
ESP-15A |
0.7kg |
送信・受信 |
1～500kHz |
| 厚さ小型センサー |
ESP-16A |
0.3kg |
送信・受信 |
1～500kHz |
| 繰り返し加振器 |
ESP-20 |
0.5kg |
送信 |
- |
|
|
|
